AQUAPLATE PROTECT
Die AquaPlate Protect ist ein unter Putz liegendes Unterstütz-ungselement zur sicheren Montage von Außenwasserhähnen in Wärmedämmverbundsystemen.
Sie verlagert die beim Betrieb und bei der Installation auftretenden Kräfte – einschließlich der beim Verschrauben entstehenden Anzugs-momente– aus dem WDVS in eine separate Systemebene und schützt so Fassade und Dämmung dauerhaft.
AquaPlate Protect wurde für eine bauliche Realität entwickelt, in der gedämmte Fassaden zahlreiche Anbauteile aufnehmen müssen, obwohl sie selbst keine tragenden Bauteile sind.
In der Praxis werden Außenwasserhähne häufig direkt im Dämmstoff oder über improvisierte Lösungen befestigt. Diese Vorgehensweisen widersprechen den bauphysikalischen Eigenschaften des WDVS und führen langfristig zu Schäden an Fassade und Dämmung.
AquaPlate Protect schafft hier eine klar definierte Zwischenebene. Sie verlagert die bei Montage und Betrieb auftretenden Kräfte – einschließlich der beim Verschrauben entstehenden Anzugsmomente – gezielt aus dem WDVS heraus und schützt so die Gebäudehülle dauerhaft.
Gleichzeitig bildet AquaPlate Protect eine saubere Schnittstelle zwischen SHK-Gewerk, WDVS-Verarbeitung und Verputzarbeiten. Sie unterstützt eine gewerkübergreifend abgestimmte, reproduzierbare Ausführung und reduziert die Abhängigkeit von handwerklichen Improvisationen.
AquaPlate Protect ist ein unter Putz liegendes Unterstützungselement zur sicheren Montage von Außenwasserhähnen in Wärmedämmverbundsystemen. Sie übernimmt eine konstruktive Entlastungs- und Schutzfunktion für Fassade und Dämmung.
Sämtliche bei Montage und Betrieb auftretenden Kräfte werden vollständig aufgenommen und über die große wirksame Auflagefläche flächig verteilt. Dadurch reduzieren sich die Druckspannungen im Dämmstoff konstruktiv auf etwa ein fünftel gegenüber punktuellen Befestigungen.
Die zulässigen Belastungswerte der Dämmstoffhersteller werden eingehalten, während die Dämmung frei von tragenden Aufgaben bleibt.
Mit AquaPlate Protect wird die Montage von Außenwasserhähnen an WDVS-Fassaden
konstruktiv entkoppelt.
Die Dämmebene bleibt frei von tragenden Aufgaben und kann ihre
bauphysikalische Funktion dauerhaft erfüllen.
Konstruktive Vorteile
- - Flächige Lastverteilung statt punktueller Belastung der Dämmung
- - Reduzierung lokaler Druckspannungen im Dämmstoff
- - Vermeidung von Setzungen und nachgiebigen Anschlussbereichen
Bauphysikalische Vorteile
- - Schutz des WDVS vor unkontrollierten Lastpfaden
- - Reduziertes Risiko für Rissbildung, Undichtigkeiten und Feuchteeintrag
- - Erhalt der wärmedämmenden Funktion im Anschlussbereich
Vorteile in der Ausführung
- - Klare Schnittstelle zwischen SHK-Gewerk, WDVS-Verarbeitung und Verputz
- - Reproduzierbare, systemische Ausführung ohne Baustellenimprovisation
- - Reduziertes Haftungs- und Gewährleistungsrisiko für Verarbeiter und Planer
Die Installation der AquaPlate Protect erfolgt nach dem Anbringen der Dämmschicht und vor den Verputzarbeiten. Sie ist damit gezielt in den Fassadenaufbau integriert und bildet eine definierte Systemebene innerhalb des WDVS, ohne die Dämmung selbst als tragendes Element zu nutzen.
Die AquaPlate Protect wird vollflächig geklebt. Die Verklebung hat ausschließlich mit dem systemabgestimmten MS-Polymer-Klebstoff zu erfolgen, der dem System beigefügt ist und Bestandteil des Lieferumfangs der AquaPlate Protect ist. Nur durch die Verwendung dieses Klebstoffs ist die vorgesehene Funktion des Systems gewährleistet.
Der Untergrund muss eben, fest, sauber und frei von trennenden Substanzen sein. Durch die vollflächige Verklebung mit dem Systemklebstoff entsteht eine gleichmäßige Kraftübertragung ohne punktuelle Belastungsspitzen.
Nach der Positionierung der AquaPlate Protect erfolgt der weitere Fassadenaufbau. Die Platte wird in die Putzebene integriert und liegt später vollständig unter Putz, ohne sichtbar in Erscheinung zu treten. Das Wärmedämmverbundsystem bleibt in seiner Funktion unberührt und wird nicht zur Lastabtragung herangezogen.
Die Montage des Außenwasserhahns erfolgt erst nach Abschluss der Fassadenarbeiten und ist nicht Bestandteil der AquaPlate-Installation. Sie erfolgt ausschließlich gemäß den Vorgaben des jeweiligen Armaturenherstellers sowie den geltenden technischen Regeln. Die AquaPlate Protect stellt dabei die vorgesehene Systemebene dar, über die die bei Verschraubung, Bedienung und Nutzung entstehenden Kräfte sicher in den Baukörper eingeleitet werden.
Durch diese Abfolge – Dämmung, AquaPlate Protect (verklebte Systemebene), Putz – entsteht eine klar definierte, gewerkübergreifend abgestimmte Ausführung, die unabhängig von baustellenspezifischen Improvisationen reproduzierbar bleibt.
Detaillierte Angaben zu Untergrundanforderungen, Klebstoffauftrag, Aushärtungszeiten und Einbaureihenfolge sind der jeweiligen Montageanleitung zu entnehmen.
Die AquaPlate Protect besteht aus einer Edelstahlplatte , die als dauerhaft stabile Systembasis im Fassadenaufbau eingesetzt wird. Der verwendete Edelstahl ist für den Außenbereich geeignet und dauerhaft beständig gegenüber Feuchtigkeit, Temperaturschwankungen und bauüblichen Umwelteinflüssen.
Auf der rückseitigen Fläche ist die AquaPlate Protect mit integrierten Dornen versehen, die eine zusätzliche mechanische Verankerung innerhalb der Dämmebene erzeugen, ohne das Wärmedämmverbundsystem als tragendes Element zu durchdringen. Die Dornen stabilisieren die Lage der Platte im WDVS, reduzieren Mikrobewegungen und unterstützen die Systemstabilität insbesondere bei dynamischen Einwirkungen. Aufgrund der geringen Eindringtiefe und der schlanken Geometrie wird die Wärmedämmwirkung nicht beeinträchtigt.
Die Vorderseite der AquaPlate Protect ist mit einem Vlies kaschiert, das als Putzträger dient. Dieses ermöglicht eine sichere Einbindung in die Armierungs- und Putzschicht des Wärmedämmverbundsystems. Nach dem Verputzen ist die AquaPlate Protect vollständig in die Fassadenfläche integriert und von außen nicht sichtbar.
Die Aquaplate Protect übernimmt die kontrollierte Aufnahme der bei Montage und Nutzung entstehenden Kräfte. Dadurch werden diese Kräfte flächig verteilt und nicht punktuell in die Dämmebene eingeleitet. Die Dämmung bleibt frei von tragenden Aufgaben.

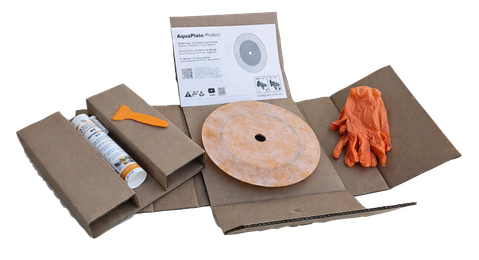

Die Befestigung der AquaPlate Protect erfolgt ausschließlich über eine vollflächige Verklebung mit dem systemabgestimmten MS-Polymer-Klebstoff, der Bestandteil des Lieferumfangs ist. Klebstoff, Edelstahlplatte, Dornen und Putzträgervlies bilden eine funktionale Einheit zur dauerhaften Kraftübertragung in den tragfähigen Untergrund.
Die AquaPlate Protect übernimmt keine Funktion der Armatur und ersetzt weder deren Befestigung noch deren Abdichtung. Sie stellt ausschließlich die konstruktive Systemebene bereit, über die mechanische Einwirkungen sicher und kontrolliert in den Baukörper eingeleitet werden.
Durch diese material- und systemgerechte Auslegung entsteht ein robustes, langlebiges und reproduzierbares Befestigungssystem, das unabhängig von individuellen Baustellenlösungen eingesetzt werden kann.
Die AquaPlate Protect ist für Anwendungen konzipiert, bei denen Anbauteile an gedämmten Fassaden dauerhaft und konstruktiv sauber befestigt werden müssen, ohne das Wärmedämmverbundsystem als tragendes Element zu nutzen. Der Fokus liegt auf Einsatzsituationen, in denen punktuelle Lasten, wiederkehrende Belastungen und montagebedingte Kräfte auftreten und eine improvisierte Befestigung im WDVS zu Schäden führen kann.
In diesen Anwendungsfällen wirken neben statischen Lasten insbesondere dynamische Beanspruchungen durch Bedienung, Schlauchzug sowie thermische Einflüsse. Die AquaPlate Protect stellt hierfür eine definierte Systemebene bereit, über die diese Einwirkungen kontrolliert in den Baukörper eingeleitet werden.
Die AquaPlate Protect eignet sich sowohl für den Neubau als auch für die Sanierung bestehender Gebäude. Im Neubau ermöglicht sie eine frühzeitig geplante, gewerkübergreifend abgestimmte Ausführung innerhalb des Fassadenaufbaus. In der Sanierung bietet sie eine konstruktive Lösung, um bestehende Schwachstellen bei nachträglichen Fassadendämmungen zu vermeiden.
Eingesetzt werden kann das System in:
- - Ein- und Mehrfamilienhäusern
- - Wohnanlagen
- - Gewerblich genutzten Gebäuden
Voraussetzung ist jeweils ein tragfähiger Untergrund sowie ein Fassadenaufbau mit Wärmedämmverbundsystem.
Die AquaPlate Protect ist insbesondere dort sinnvoll, wo Dauerhaftigkeit, Wiederholgenauigkeit und bauphysikalische Sauberkeit im Vordergrund stehen. Sie richtet sich an Anwendungen, bei denen das WDVS konsequent von tragenden Aufgaben entkoppelt und das Risiko von späteren Schäden im Anschlussbereich reduziert werden soll.
Die AquaPlate Protect ist ein konstruktives Unterstützungselement und kein Befestigungs- oder Abdichtungssystem für die Armatur selbst. Sie ersetzt weder die Montage, Befestigung noch die Abdichtung des Außenwasserhahns. Diese Arbeiten sind ausschließlich gemäß den Vorgaben des jeweiligen Armaturenherstellers sowie den geltenden technischen Regeln auszuführen.
Die AquaPlate Protect übernimmt keine statisch tragende Funktion im Sinne des Bauwerks. Sie dient ausschließlich der kontrollierten Aufnahme und Weiterleitung der bei Montage und Nutzung entstehenden Kräfte und entlastet dabei das Wärmedämmverbundsystem von unzulässigen mechanischen Beanspruchungen.
Das System ist für die Integration in gängige Wärmedämmverbundsysteme konzipiert. Voraussetzung für eine fachgerechte Funktion ist ein tragfähiger, geeigneter Untergrund sowie die Einhaltung der Montagevorgaben. Abweichungen vom vorgesehenen Einbauablauf, insbesondere der Einsatz nicht freigegebener Klebstoffe oder Montagehilfen, können die Funktion des Systems beeinträchtigen.
Die Verklebung der AquaPlate Protect hat ausschließlich mit dem systemabgestimmten MS-Polymer-Klebstoff zu erfolgen, der Bestandteil des Lieferumfangs ist. Der Einsatz anderer Klebstoffe oder Befestigungsmethoden ist nicht vorgesehen und liegt außerhalb des Systems.
Die AquaPlate Protect ist nicht für Anwendungen vorgesehen, bei denen das Wärmedämmverbundsystem selbst als tragendes Bauteil genutzt werden soll. Sie ist ebenfalls nicht geeignet, um bestehende, bereits beschädigte Fassadenkonstruktionen ohne vorherige fachgerechte Instandsetzung zu kompensieren.
Planung, Ausführung und Koordination der beteiligten Gewerke liegen in der Verantwortung der jeweiligen Projektbeteiligten. Die AquaPlate Protect stellt hierfür eine technische Systemkomponente bereit, ersetzt jedoch keine objektspezifische Planung oder Prüfung.
Weiterführende Angaben zu Einsatzgrenzen, Untergrundanforderungen und Verarbeitung sind der jeweiligen Montageanleitung zu entnehmen.
Teil eines Systemgedankens
AquaPlate ist das erste Produkt innerhalb einer modularen Produktfamilie von ADHERA Systems. Weitere Plate-Systeme für unterschiedliche Befestigungssituationen befinden sich in Entwicklung.
Der Fokus liegt auf systemischen Lösungen für sensible Bauteile, bei denen konventionelle Befestigungsmethoden an ihre konstruktiven und bauphysikalischen Grenzen stoßen.
Bezugsquellen
Die AquaPlate Protect ist über ausgewählte Fachgroßhändler im WDVS- und SHK-Bereich oder über uns verfügbar.
Ein eigener Onlinevertrieb befindet sich in Vorbereitung.
Weitere Vertriebswege können zukünftig ergänzt oder geändert werden.
Anfragen zu OEM-Lösungen sowie zum Direktbezug für Großabnehmer (z. B. Fertighaushersteller) können unverbindlich über das Kontaktformular oder per E-Mail gestellt werden. Ein Anspruch auf Belieferung oder Vertragsabschluss besteht nicht.
